双色测温系列

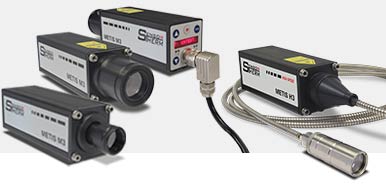

双色温控系列(也称为比率高温计或双通道高温计)测量,而不是同时在两个光谱范围中的辐射高温计(也称为1-通道高温计),并通过计算辐射比(商)来确定温度。 在该方法中,不必知道材料的发射率。 它被减少,因为辐射比在红外辐射的中性衰减(由灰尘,烟雾等)保持恒定。 比率高温计有多种型号的Metis M3和H3系列:
短波测量金属,陶瓷,复合材料,半导体,晶片,熔融玻璃
Spectral ranges ratio pyrometers待测量的材料主要决定应该或必须选择高温计的哪个光谱范围。 对于金属测量,用于精确测量的最短可能的光谱范围是有利的。 由于短波频谱范围在稍高的温度开始,因此必须选择具有稍长的波谱范围的模型。

响应波长 0.75 - 1.1 µm
型号 响应波长 λ 温度范围 响应时间 距离系数/
最小测量光斑
Ø
光学 瞄准方式
Download pdfMetis M311 0.75 – 1.1 µm 600–1400°C
650–1500°C
750–1800°C
900–2500°C
1000–3000°C
1100–3300°C
< 1 ms 377:1 / 0.8 mm Foc, MFoc, FFoc LA, VF, C
Download pdfMetis H311 0.75 – 1.1 µm 600–1100°C
650–1300°C
750–1400°C
900–1800°C
1000–2000°C
1100–2200°C
1300–2500°C
< 80 µs 280:1 / 0.5 mm Foc, FFoc LA, VF, C
F:定焦距Foc: 一体式手动调焦FFoc: 光纤式手动调焦,
MFoc: 电动调焦LA: 激光瞄准VF: 目视瞄准 C: 视频瞄准
响应波长 1.45 - 1.8 µm
型号 响应波长 λ 温度范围 响应时间 距离系数/
最小测量光斑
Ø
光学 瞄准方式
Download pdfMetis M322 1.45 - 1.8 µm 300–1000°C
350–1300°C
500–1800°C
800–3000°C
1000–3300°C
< 1 ms 377:1 / 0.8 mm Foc, MFoc, FFoc LA, VF, C
Download pdfMetis H322 1.45 – 1.8 µm 350–800°C
550–1400°C
700–2300°C
1000–2500°C
< 80 µs 280:1 / 0.5 mm Foc, FFoc LA, VF, C
F:定焦距Foc: 一体式手动调焦FFoc: 光纤式手动调焦,
MFoc: 电动调焦LA: 激光瞄准VF: 目视瞄准 C: 视频瞄准
应用领域/优点
  • 污染的观察眼镜或灰尘和烟雾使得测量基本上不受影响。
  • 可以测量小于高温计光点尺寸的测量对象
  • 短的高温计波长范围是金属测量的理想选择

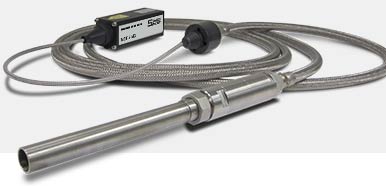

  • 光纤型号可在环境温度高达250°C(在光学头上)使用,无需额外冷却。
特殊功能
  • 非常快速的数据采集:标准版本,响应时间小于1ms,高速设计提供测量结果(响应时间),取决于具有40或80μs输出的型号。
  • 可切换到单通道模式,用作普通辐射高温计。
  • 两个通道的测量温度的软件表示允许检测测量是否取决于波长并且可以执行,或者需要设置发射率斜率或者不可能进行测量。
  • 监控功能可以检测光学元件或观察窗的污染程度,并识别光束路径中的干扰(灰尘),并在需要时发出警报。
  • 关断电平定义了温度测量被关闭的信号电平,因为没有可能的合理形成商(例如,如果高温计的视场中的污染太强)。 实用提示:关闭电平应设置为10%
使用比率高温计时请注意
  • 可以在没有发射率斜率设置的情况下测量在两个波长上具有相同发射率的目标。
  • 发射率变化必须在两个通道(波长)上影响相同。
  • 当测量在两个波长上具有不同发射率的物体(例如裸露的未氧化的金属表面)时,必须设置发射率比率以用于精确的温度测量。

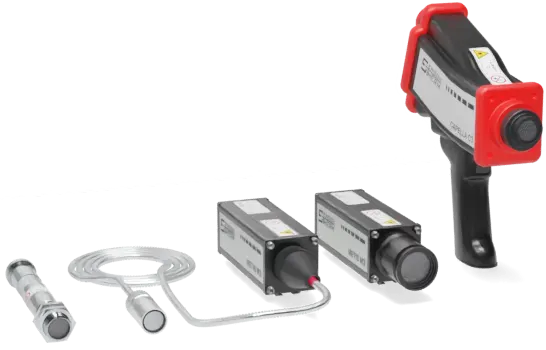

 pdf-Download 产品总汇资料:Product overview pyrometers, accessories, software 器件设计,高温计技术,选择Sensortherm高温计的标准,模型概述,可用光谱范围概述,功能,附件,软件支持,质量控制和服务。




如果有任何进一步的问题,请随时与我们联系
