Sensortherm红外测温仪选型重点指标



测量量程

根据需要测量的大概温度选择合适的测量量程。



被测量目标材质/​光谱范围

被测量目标的材质很大程度决定了选择哪一种探测器更加合适。对于金属材质被测目标，选择越短响应波段的探测器，测量的准确性愈加可靠，波长越短，大部分金属材质的发射率越高，更主要的原因是因发射率设置错误而造成的测量误差，短波测温仪要小很多。当然妥于原理限制，响应波段越短，可测量的起始温度越高，所以对于测量不同温度的金属表面，要结合测量的温度范围选择尽量短的响应波段的测温仪。对于单色红外测温仪，要通过调整发射率的设置对不同材料和不同表面状态进行适当的补偿。对于如何确定材料的发射率，可以进行经验值的查询，也可以通过其他对比测试进行精确补偿。对于一些特殊的被测材质，譬如：玻璃、火焰、塑料薄膜、熔融金属等，需要选用特殊响应波段来进行测量。具体的选型建议咨询专业工程师。



单色/双色

对于大部分应用场合，采用单色原理的红外测温仪可以很准确的进行温度测量。但是，在某些特殊的应用场合，需要考虑采用基于双色原理的红外测温仪。双色红外测温仪是两个相关而接近的响应波段的探测器同步工作，同时采集信号，与单色测温仪不同的是两个探测器采集信号的比值和测量温度有对应关系，进而利用这种对应关系进行温度测量。最常见的应用譬如：透过有污染的窗口进行温度测量、被测量的目标无法充满测量的实际视场或者是被测量对象的发射率无法准确得知或处于变化当中。对于透过污染的窗口进行测量的时候，如果窗口的污染程度越来越严重的时候，两个相关波段的透过率变化不一致的时候，在不同的测量温度点也会造成不同程度的测量误差。简而言之，要根据测量场合和被测目标的实际情况进行选型。



响应时间/曝光时间

德国三铯红外测温仪的响应时间通常是指t90，是指输出的测量值达到实际温度值90%的时间，曝光时间较之响应时间更短一些，在启用了峰值保持功能的情况下，仪器的运算功能加快，优先于信号输出。通常响应时间越快输出的值变化也越快，对于快速移动的目标选择高速响应的测温仪非常关键，配合使用扫描器的时候也需要快速响应时间。



输出接口

对于不同的应用，可能需要不同的输出方式。德国三铯红外测温仪全部配置了标准的0/4-20mA模拟信号输出以及RS232或RS485数字通讯接口。通过数字通讯接口连接电脑之后，可以对测温仪的相关参数进行远程设置、数据记录或数据分析，甚至通过PC或PLC进行整套设备的的远程控制，RS232适合于短距离数据传输，RS485接口可以实现长距离数据传输，而且可以很方便的多台组网。此外还可以增加内置的PID模块和相应接口，也可以提供Profibus接口。



环境温度

仪器要在允许的环境温度区间内工作，以免造成测量偏差和仪器损坏。对于超出允许环境温度范围的场合，建议配合使用适合的保护附件。譬如：水冷套、水冷盘或者吹扫器。



光学

红外测温仪的镜头是根据被测目标大小和测量距离来选择的，在聚焦处测温仪光斑尺寸最小，相应的在非焦点处，测量光斑更大，测量值在该光斑内做平均计算得出。如果光斑尺寸大于被测量目标，目标周围的区域也会参与温度值计算从而得出一个比实际值更高或者更低的结果（这种问题一般情况下可以选择双色测温仪解决）。距离系数是指测量距离和测量光斑直径的比值，这个系数越大，意味着在同样的测量距离可以捕捉更加微小的测量目标。
镜头选择与测量红外范围一致的镜片，常用的有CaF2或ZnS。当透过一个窗口进行测量时，窗口玻璃材料的特性要与此处的镜片透过率接近。双色测温仪选择了经过特殊计算的镜头镜片，用于补偿两个不同测量波段上的偏差。

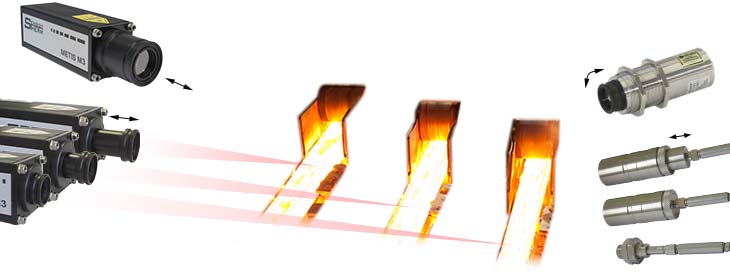

可调焦光学
可调焦光学的焦距能在规定的最大值与最小值之间连续调整（最小光斑在一个确定的距离上）。

手动调焦光学镜头拉出测量短距离的目标，镜头回推或者推到底测量远距离目标。镜头最小和最大拉出距离以及对应焦距可以在数据表中找到，根据不同的设备型号，聚焦范围从83mm至10m都可选择。

当选择Metis M3电动聚焦光学，焦点距离是通过设备尾部面板的箭头键设置的，连接电脑时也可通过软件SensorTools设置。

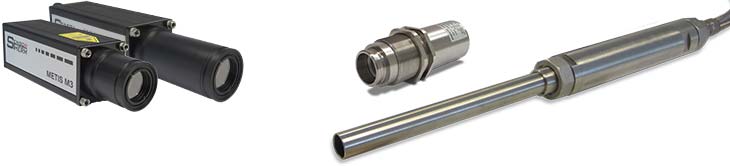

固定焦距光学
固定焦距光学采用固定的测量距离或聚焦距离，Metis系列固定焦距光学高达700:1距离比，用来测量极小目标，Metis M3设备最高达900:1。

瞄准

瞄准是用来清晰地显示被测目标上的测量位置。

激光瞄准通过一个红色的激光点指示测量区域的中心，在镜头的聚焦点上激光光斑最小且最亮，因而在一定距离上最小的测量光斑也可以很容易确定。

目视瞄准提供目标正像，测量目标可实时查看，聚焦时视镜中的圆圈显示测量光斑大小。

彩色视频瞄准红外测温仪提供复合视频输出，可连接到电视机或监视器，测温仪是通过电视屏幕上的目标圆圈瞄准和显示聚焦状态。
